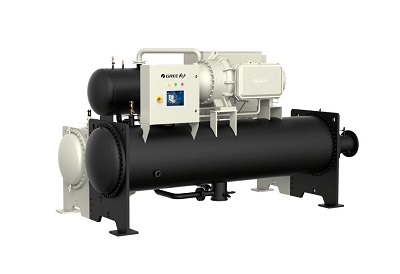

格力LSH系列水源热泵螺杆机组

格力满液式水源热泵螺杆机组是一种利用地下水作为冷热源来制取冷水和热水的机组；由于地下水温度相对稳定，冬暖夏凉，在冬季，机组将地下水中的热量提取出来，制取热水，供建筑物空调采暖及其他用途；在夏季，机组将室内的热量提取出来，释放到地下水中，达到夏季空调制冷的目的。格力满液式水源热泵螺杆机组允许利用的冷热源不限于地下水，也可以使用温度合适的地表水、土壤、生活废水、工业废水及各种余热排水。

全国热线13811516711

详情介绍

简介：格力满液式水源热泵螺杆机组是一种利用地下水作为冷热源来制取冷水和热水的机组；由于地下水温度相对稳定，冬暖夏凉，在冬季，机组将地下水中的热量提取出来，制取热水，供建筑物空调采暖及其他用途；在夏季，机组将室内的热量提取出来，释放到地下水中，达到夏季空调制冷的目的。格力满液式水源热泵螺杆机组允许利用的冷热源不限于地下水，也可以使用温度合适的地表水、土壤、生活废水、工业废水及各种余热排水。

机组命名规则
SSD	4600	L	D	H	/Nb
1	2	3	4	5	6

序号	代号描述	可选项
1	产品代号	SSD-水源热泵机组代号
2	名义制冷量	名义制冷量，数字×100W
3	功能代号	L：单冷型；缺省：热泵型
4	水温标识	D-地下环路式；缺省-地下式或水环式机组
5	蒸发器形式	H-满液式
6	冷媒标识	/Nb-R134a；缺省-R22

格力LSH系列水源热泵螺杆机组参数
SSD□□H/Nb			2100	2600	3300	3900	4400	5200	6000	6700	7800	8800	10000	12000	13500
制冷量调节		%	无级调节
制冷量		KW	210	260	330	390	440	520	600	670	780	880	1020	1200	1350
制冷量		RT	59.72	73.93	93.84	110.9	125.12	147.87	170.61	190.52	221.8	250.23	290.04	341.23	383.88
制冷输入功率		Kw	37	46	58	69	77	88	102	116	138	153	177	204	230
制热量		KW	229	285	358	426	481	557	644	702	836	943	1092	1263	1417
制热量		RT	65.12	81.04	101.8	121.14	136.78	158.39	183.13	199.62	237.72	268.15	310.52	359.14	402.93
制热输入功率		Kw	49	60	74	88	98	112	130	148	176	195	225	260	290
配电功率		Kw	60	73	92	110	122	140	163	185	220	244	281	325	362
电源			380V 3N~50Hz
操作系统			中文液晶显示器/中文液晶才是触摸屏
安全保护装置			安全阀或易熔塞、油加热器、低流量保护、水流开关保护、油位保护、压差保护
压缩机	型式		半封闭双螺杆压缩机
	启动方式		Y-△
	数量		1	1	1	1	1	1	1	2	2	2	2	2	2
蒸发器	型式		满液式蒸发器
	制冷水流量	m³/h	36	45	57	67	76	89	103	115	134	151	175	206	232
	制热水流量	m³/h	21	25	32	38	43	51	59	65	76	86	100	117	132
	制冷水压降	kPa	46	56	60	64	64	69	72	76	79	77	79	74	77
	制热水压降	kPa	15	18	19	21	21	22	23	24	26	25	26	24	25
	接管尺寸	mm	DN100	DN100	DN125	DN125	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN200	DN200
	接管形式		卡箍式
冷凝器	型式		卧式壳管式
	制冷水流量	m³/h	21	25	32	38	43	51	59	65	76	86	100	117	132
	制热水流量	m³/h	36	45	57	67	76	89	103	115	134	151	175	206	232
	制冷水压降	kPa	27	33	30	32	31	34	34	34	36	38	39	36	38
	制热水压降	kPa	48	58	53	55	55	60	60	60	64	66	68	64	67
	接管尺寸	mm	DN100	DN100	DN125	DN125	DN200	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250
	接管形式		卡箍式
外形尺寸	宽	mm	3160	3160	3160	3160	3160	3160	3160	3400	3400	4150	4150	4150	4150
	深	mm	1150	1150	1400	1400	1520	1520	1520	1700	1700	2020	2020	2020	2020
	高	mm	1587	1587	1680	1720	2130	2130	2130	2030	2030	2230	2230	2230	2230
机组净重		Kg	1850	2150	2950	3150	3900	4150	4450	5150	5550	6250	6550	7050	8050
运行重量		kg	1940	2255	3095	3305	4093	4355	4670	5405	5825	6560	6875	7400	8450
